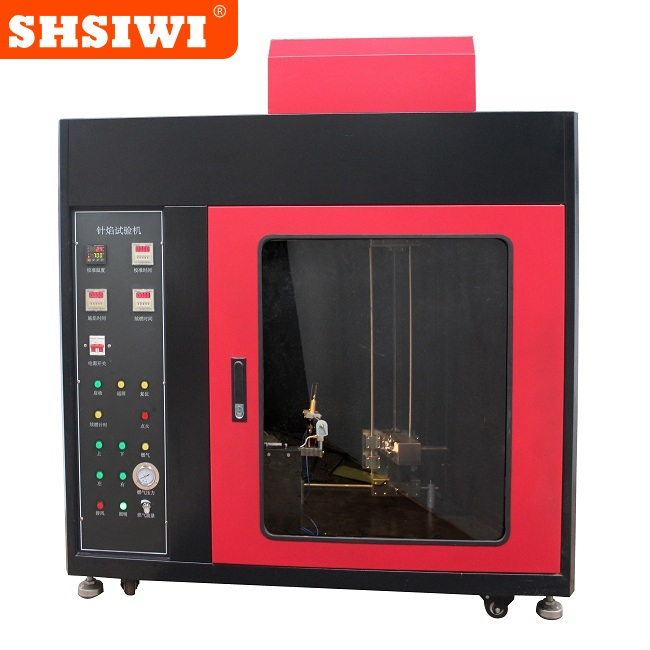

針焰試驗儀

針焰試驗儀適用于對電工電子產品、家用電器及其材料等進行著火危險試驗和燃燒性能試驗。模擬產品在故障條件下所產生的小火焰，評定產品或材料的著火危險性和阻燃性。本試驗儀根據國家標準GB/T5169.5《電工電子產品著火危險試驗 第二部分：試驗方法第二篇：針焰試驗》中規定的有關條款設計制造。

本試驗設備的特點是控制系統自動化程度較高，關鍵元器件可靠性高，數顯時間，夾具三維可調，試驗程序自動控制，獨立抽風，觀察記錄使用方便，穩定可靠。

主要功能和特點：

針焰試驗儀是IEC60695-2008 、GB5169、IEC60695-2-2 的第1號修改單 (1994-03) 標準規定的模擬試驗項目。
　針焰試驗儀是用規定尺寸 (Φ0.9mm ) 的針狀燃燒器，通以特定燃?xì)?nbsp;( 丁烷或丙烷 ) ，以 45° 角定時定向施燃試品，視試品及引燃鋪墊層是否引燃及持燃時間和燃燒長度來評定設備內部因故障條件造成的小火焰的著火危險性。
　針焰試驗儀適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

技術參數：

針狀燃燒器：	不銹鋼，內孔 Φ 0.5mm ± 0.1mm ，外徑 ≤Φ 0.9mm ，長 ≥ 35mm
燃燒器角度：	可垂直 ( 調節和測量火焰高度時 ) 和傾斜 45°( 試驗時 )
引燃鋪墊層	厚10mm 白松木板，覆 12g /m 2 ～ 30g /m 2 標準絹紙，離火焰施加處下 200mm ± 5mm
施燃?xì)怏w	95% 丁烷氣 ( 基準氣 ) ，也可使用丙烷氣
燃?xì)庋鏈靥荻?/span>	100℃ ± 2℃ ～ 700℃ ± 3℃ ( 室溫～ 999℃ ) ， 23.5s±1.0s(1s ～ 999.9s)
火焰高度	12mm ± 1mm ( 可調節 )
施燃時間	5s,10s,20s,30s,60s,120s -1 +0 s(1s ～ 999.9s 數顯可預置 )
持燃時間	1s ～ 999.9s( 數顯，可手動暫停保持?jǐn)?shù)顯 )
試驗空間	≥ 0.5m 3 ，背景黑色
溫度傳感器	K 型Φ 0.5mm 絕緣式鎧裝電偶，鎧裝套耐熱 1100℃
外形尺寸	寬 1120mm × 深 520mm × 高 1250mm ，排氣孔Φ 100mm ；
試驗電源	220V 0.5kVA
